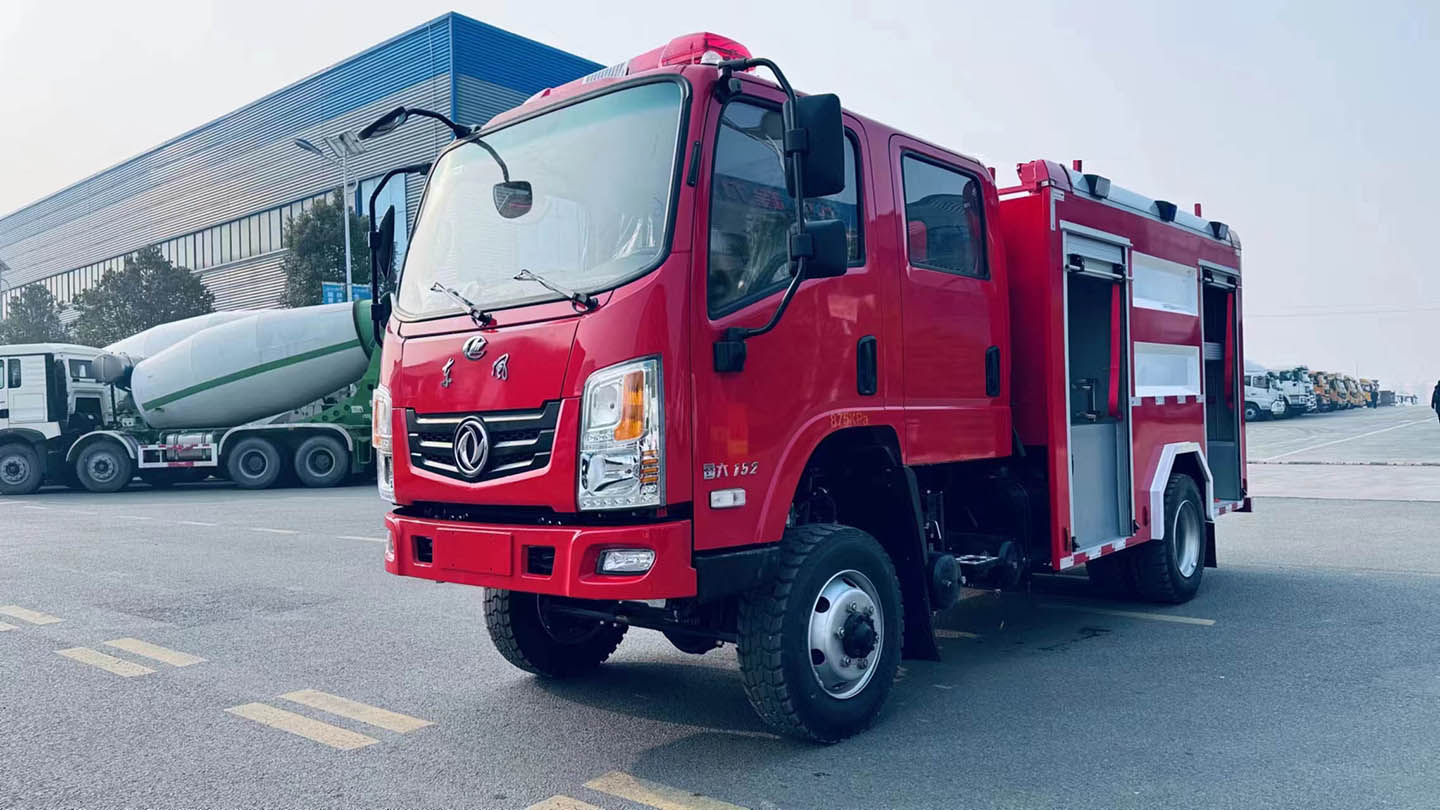

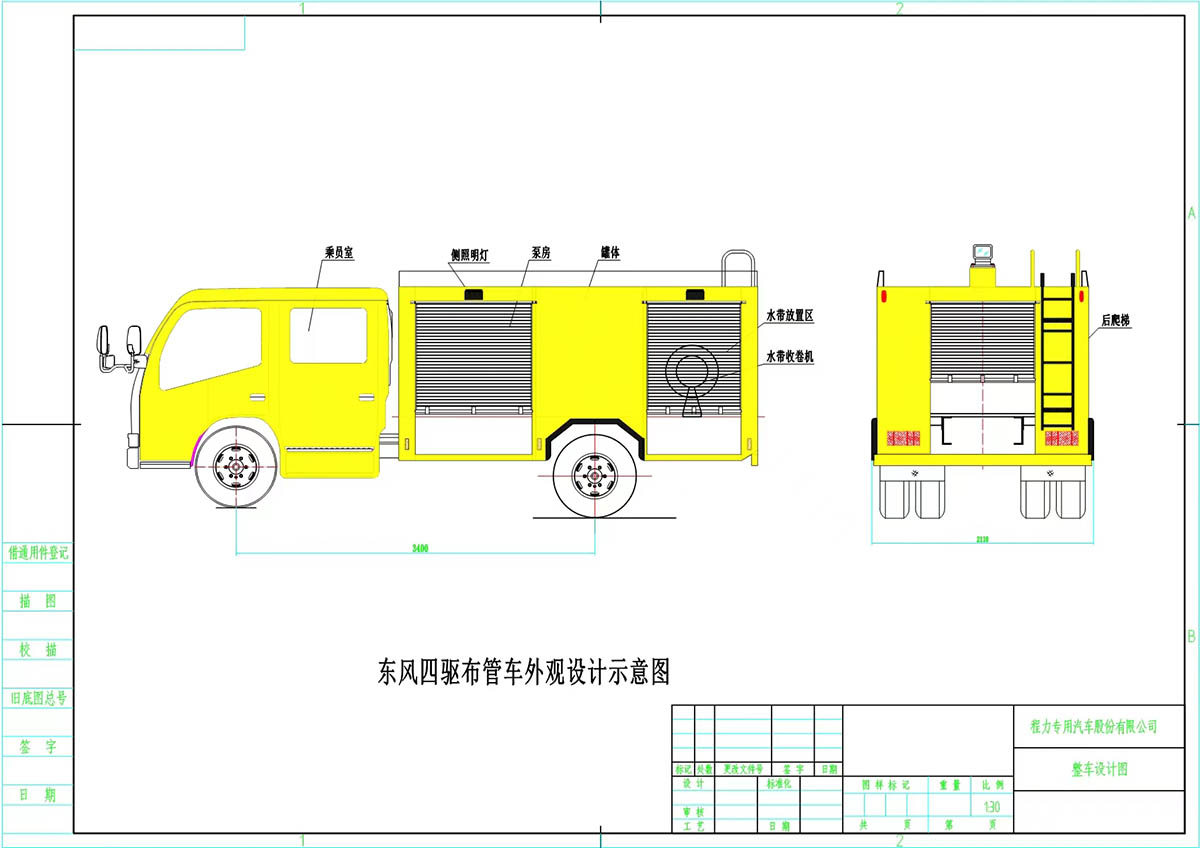

東風四驅底盤改裝遠程供水管線車設計圖紙

程力應急消防遠程供水管線車配置：

一、 底  盤
型    號：東風商用車有限公司/ EQ2110GSZ6DJ
發 動 機：安徽全柴動力股份有限公司
型號：Q25-152E60
功率：112kW
驅動型式：4×4全輪驅動
軸    距：3400mm
排放標準：GB17691-2018國六
二、 駕駛室
結     構：原車雙排座駕駛室
座位設置：2+3人
三、 箱體
主要材質：
骨架、蒙皮均為優質碳鋼；內部器材架采用鋁合金型材，內飾板為氧化處理的鋁板。
基本結構：
1、箱體為框架焊接結構，并確保其強度和剛度。
2、器材箱設帶鎖卷簾門，箱體內設照明燈，滿足夜間作戰時的照明需要。
3、器材箱可靠、美觀，配有大空間簾子門，確?？臻g充分利用，箱體內設排水孔。
4、在車輛的前部設有牽引栓、后部設有拖鉤，使車輛能牽引或被拖拉。


鋁合金卷簾門：
1、所有器材廂門都采用帶鎖卷簾門，把手和鎖銷堅固耐用，不變形，密封性能經過水淋實驗,確保無滲漏現象。
2、卷簾門兩側滑道內有鉚釘固定，以免脫落。
3、每個器材廂內有照明燈，由卷簾門開閉控制。
4、左、右各配有鋁合金簾子門，后尾一扇，安全可靠，美觀實用。
基本原則：
（一）按戰斗編成和戰斗展開設計器材集成；
（二）按人體工程學原理設計各種器材托架；
（三）無須任何攀登工具，取用箱內任何器材簡明實用的原則。
（四）按使用邏輯關系和使用頻率放置器材；
（五）站在地面或踏板上1-2動作內取用任何器材。
四、電器系統
1、為保證使用安全，整車線路采用整體線束制作，連接處用防水插頭，保證使用過程中的線路安全。
2、車頂后部配有照明燈1只；車輛兩側上方設有側照明燈，車身、尾部按標準粘貼反光標識。
3、所有器材箱均安裝LED照明燈，方便夜間作戰照明之用。
4、車輛下方安裝安全標識燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈。
5、所有線路均采用套管進行保護。
五、水帶收卷機
型號：S1.5
可收卷水帶規格：DN25和DN40
可收卷水帶長度：3000m
驅動方式：電動/液壓
六、柱塞泵
  型號：3D5
  流量：3L/S
  最大壓力：8.0MPa
七、水罐
容    量：水：1000Kg
材    質：優質鋼板，經高科技防腐處理
結    構：框架焊接，罐體內設防蕩板，以減少車輛行駛過程中罐內水對罐體的沖擊；罐體前后壁板折有梯形折筋，使罐體具有足夠的強度、剛度。
罐頂設快速開啟式人孔，方便維修人員進出。罐內設有防止水泵吸水形成旋渦從而影響流量的裝置和濾網。
罐內設有液位指示器；罐底設有帶球閥的排污口。
罐體設有1個76mm溢流管，車廂兩邊各1個76mm注入口，便于其他車輛供水加液之用。
設    備：1個人口孔，帶有快速鎖緊及開啟裝置。
1個液位指示器。
1個排污口，帶不銹鋼球閥。
2個注水口（左右各一）
工藝：焊接牢固、可靠，去除清理夾渣、虛焊等缺陷；焊后應對罐體做24小時靜水壓試驗，確保不滲漏。
